某院校办公大楼智能无线覆盖建设项目

 目前需要对办公大楼进行全覆盖,由于大楼的环境比较单一，因此对整个环境的无线覆盖要求包括以下几点：实现对以上区域内的有效覆盖，保证所有区域的无线信号覆盖； 需要保证用户的安全性，保证各用户端口之间不能互相攻击； 需要高带宽接入，保证覆盖的信号质量以及数据传输效果； 天线和AP安装于楼道上方,采用隐蔽线布线/吸顶安装方式；要求对所有无线设备进行统一管理和维护。

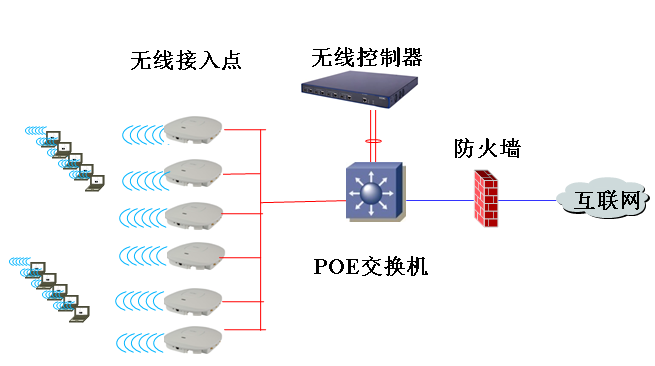

      无线网络拓扑如图所示，在保持原有的有线网络拓扑不变的情况下，在中心机房部署一台核心交换机以及一台无线控制器WX 5004。在核心交换机与办公外网之间配置了防火墙以保证整个网络的安全。无线控制器WX5004最大可控制和管理256台无线AP，需要一台48个10/100/1000M自适应的POE+端口的交换机，网络采用POE供电的情况。无线控制器WX5004在网络中起到如下几个作用：作为无线控制器，对所有FIT AP进行统一的智能管理。作为Portal Server，为大楼用户提供接入认证。
